نطاق التطبيق والميزات
● الطاقة المستقرة والتوتر الثابت: تعمل بواسطة محركات متجهة أو محركات سيرفو ومزودة بنظام تحكم توتوماتيكي في التوتر الثابت. تعتمد الوحدة الرئيسية تقنية تنظيم سرعة التردد المتغير للحفاظ على التوازن الديناميكي أثناء التسارع والتشغيل عالي السرعة. تعمل الآلة بسلاسة دون اهتزاز، مما يضمن معالجة مستقرة للشبكات طوال فترة العملية.
● التحكم الذكي والدقة العالية: مزودة بنظام تحكم ذكي من Siemens PLC، مدمج مع عد الطول التلقائي، وكشف المواد المتبقية وإنذارها، والتوقف التلقائي عند الطول المحدد، لتحقيق التشغيل دون مراقبة. تعتمد وحدة إعادة اللف أعمدة هواء مزدوجة المحطة العلوية والسفلية مع هيكل تفريغ تلقائي من نوع السلسلة، مما يتيح تغيير اللف السريع والتشغيل الموفر للجهد.
● توجيه ويب دقيق وتوافق واسع: مزود بنظام توجيه ويب أوتوماتيكي عالي الحساسية فوتوكهربائي. يصحح بشكل فعال مسار تدفق المواد ذات الحواف غير المنتظمة، ويضمن الشق الدقيق، ويحسن بشكل كبير معدل استخدام المواد ومعدل تأهيل المنتج النهائي.
● الشقوق عالي الكفاءة وإزالة النفايات من الحواف تلقائيا: تتوفر ثلاث أوضاع شق: سكين دائري، سكين مسطح، وسكين هوائي، ويمكن تبديلها بمرونة حسب أنواع المواد. مع مروحة ضغط عالية لإزالة نفايات الحافة تلقائيا، تزيل النفايات فورا للحفاظ على نظافة الورشة وضمان الإنتاج دون انقطاع.
● تغذية مرنة وسعة حمل ثقيل: يتم توفير حلين أوتوماتيكيين للتحميل/التفريغ الهيدروليكي: النوع ذو الأعمدة والنوع بدون أعمدة. وهي قابلة للتطبيق على شبكات بأوزان ومواصفات مختلفة، مما يلغي التعامل اليدوي الثقيل. عملية التغذية آمنة وفعالة للغاية.
● قطر لف كبير وإنتاجية عالية: الحد الأقصى لقطر اللف القياسي هو 1200 مم أو 1400 مم، وقطر إعادة اللف هو 1000 مم أو 1200 مم. يمكن معالجة لفات أطول لكل دفعة لتقليل تكرار تغيير اللف. تصل السرعة القصوى إلى 300 م/دقيقة لتحسين الإنتاجية بشكل ملحوظ.
● أعمدة هواء قابلة للتخصيص لتطبيقات متنوعة: أعمدة هواء من نوع المفتاح 3–6 إنش اختيارية لفكها، بينما أعمدة هواء من نوع المفتاح بحجم 3 إنش هي قياسية لإعادة اللف. يمكن تخصيص أحجام ومواصفات خاصة لأعمدة الهواء لتلبية متطلبات تثبيت الرول المختلفة بشكل مثالي.
● التوافق الكامل والتخصيص: يمكن تخصيص عرض عمل الجهاز حسب متطلبات الإنتاج الفعلية. وظيفة تحديد موقع أنابيب الورق بالأشعة تحت الحمراء اختيارية لتحقيق محاذاة سريعة ودقيقة لأنابيب الورق، وتقليل وقت التشغيل، وتحسين كفاءة تغيير اللفة.
المواصفات التي تظهر فقط عرض القسم المحدد:
|
النموذج |
型号 |
SHWS-ZX1100 |
SHBWS-ZX1300 |
SHWS-ZX1600 |
SHWS-ZX1800 |
|
عرض الويب |
卷材宽度 |
1100 مم |
1300 مم |
1600 مم |
1800 مم |
|
أقصى قطر لف |
放卷直径 |
0-1500 مم |
0-1500 مم |
0-1500 مم |
0-1500 مم |
|
أقصى قطر إعادة لف |
收卷直径 |
0-1000 مم |
0-1000 مم |
0-1000 مم |
0-1000 مم |
|
سرعة القطع |
分切速度 |
0-300/دقيقة |
0-300/دقيقة |
0-300/دقيقة |
0-300/دقيقة |
|
دقة التحكم في موضع الحافة |
纠偏精度 |
±0.1 مم |
±0.1 مم |
±0.1 مم |
±0.1 مم |
|
القوة الكلية |
总功率 |
32 كيلوواط |
35 كيلوواط |
38 كيلوواط |
40 كيلوواط |
|

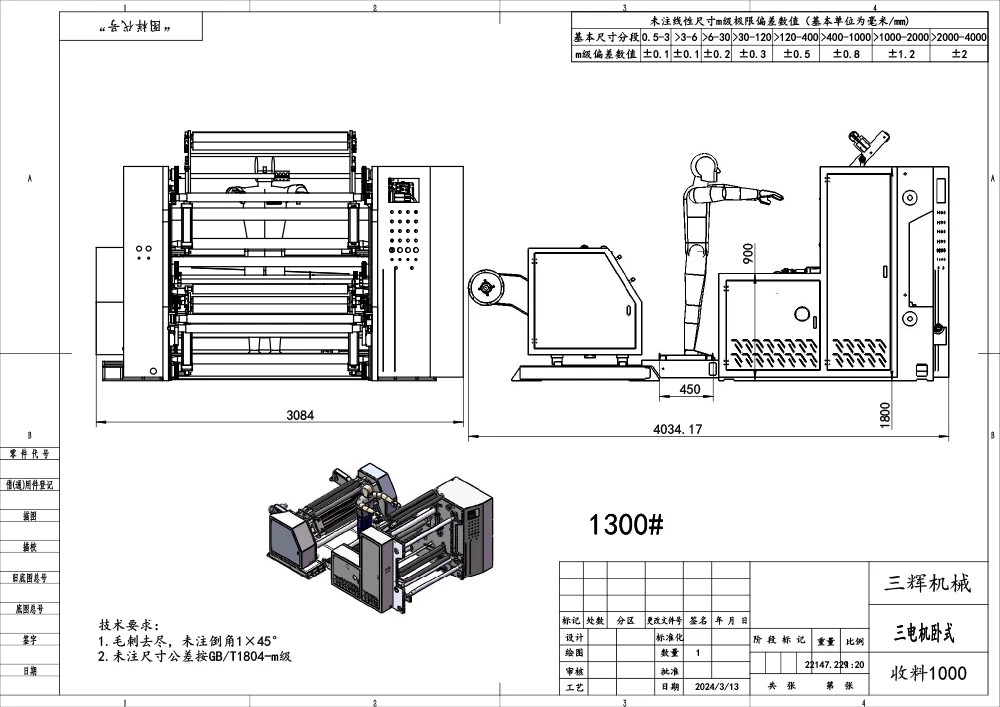

الأبعاد العامة |
机器尺寸 |
4050×2900×1950مم |
4050×3100×1950مم |
4050×3400×1950مم |
3300×3600×1950مم |
|
وزن الآلة |
机器重量 |
3200 كجم |
3500 كجم |
3800 كجم |
4200 كجم |
